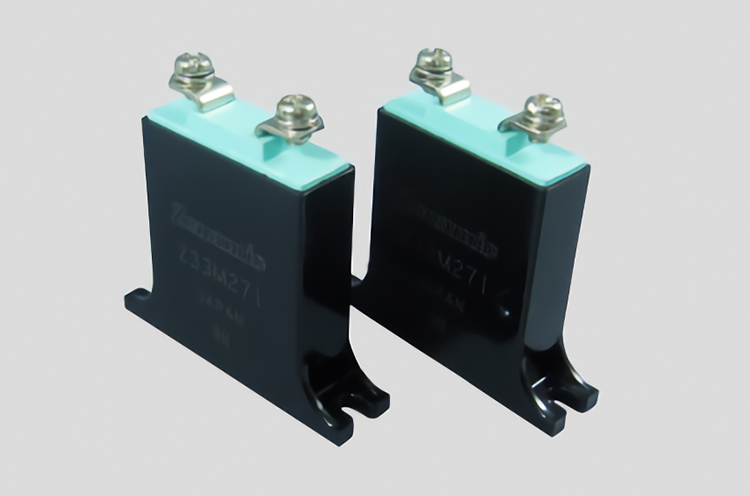

ゼナミック Z25M/Z33M

ゼナミック Z25M/Z33M

ゼナミックは、金属酸化物バリスタに対するSEMITECの商標名です。ゼナミックは非直線指数が大きく、近似的に定電圧特性ともいえる良好なバリスタ特性を示し、大電流領域まで使用できます。
サージアブソーバとして大変理想的です。 この製品は、ZnO(酸化亜鉛)を主原料に添加物を加えた粉体を成型し、1,200~1,400℃で焼結したセラミック体です。

用途

・各種半導体の保護:ダイオード、トランジスタ、サイリスタ、ICなど。
・家電用機器の保護:TV、エアコン、冷蔵庫、電子レンジなど。
・OA機器の保護:PPC複写機、ファクシミリ、ワープロ、コンピューターなど。
・産業用械器の保護:ロボット、ボイラー、各種工作機器など。
・開閉サージの保護:電磁クラッチ・ブレーキ、リレー制御装置、漏電ブレーカーなど。
・その他:自動車電装回路、自販機、通信・放送機器など。

定格

Z25M221S~102S
形名 バリスタ
電圧
V1mA
最大許容
回路電圧
最大制限
電圧
V150A
最大平均
パルス電力
エネルギー
耐量
(2ms)

サージ電流
耐量
(8/20μs)

静電容量
(参考値)
(1kHz)
AC DC
V Vrms V V W J A pF
Z25M221S 187.0~253.0 120 165 380 1.0 125 10,000 3,300
Z25M271S 229.5~310.5 150 210 465 155 2,200
Z25M331S 280.5~379.5 175 245 570 185 1,900
Z25M391S 331.5~448.5 210 295 675 215 1,700
Z25M441S 374.0~506.0 240 335 760 225 1,500
Z25M471S 399.5~540.5 250 350 810 235 1,500
Z25M561S 476.0~644.0 300 420 970 260 1,400
Z25M681S 578.0~782.0 365 510 1,175 280 1,250
Z25M821S 697.0~943.0 440 615 1,415 330 800
Z25M102S 850.0~1,150.0 520 730 1,725 375 500
Z33M221S~102S
形名 バリスタ
電圧
V0.1mA
最大許容
回路電圧
最大制限
電圧
V200A
最大平均
パルス電力
エネルギー
耐量
(2ms)
サージ電流
耐量
(8/20μs)
静電容量
(参考値)
(1kHz)
AC DC
V Vrms V V W J A pF
Z33M221S 187.0~253.0 120 165 380 1.2 200 20,000 5,500
Z33M271S 229.5~310.5 150 210 465 255 4,200
Z33M331S 280.5~379.5 175 245 570 310 3,700
Z33M391S 331.5~448.5 210 295 675 360 3,200
Z33M441S 374.0~506.0 240 335 760 370 2,800
Z33M471S 399.5~540.5 250 350 810 385 2,600
Z33M561S 476.0~644.0 300 420 970 425 2,200
Z33M681S 578.0~782.0 365 510 1,175 460 1,800
Z33M821S 697.0~943.0 440 615 1,415 580 1,500
Z33M102S 850.0~1,150.0 520 730 1,725 620 1,000
