車載モータ用に開発された高耐熱・高信頼性の温度センサ。

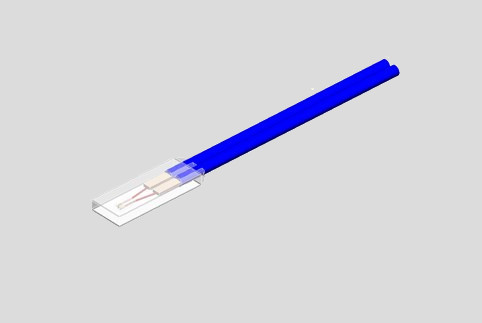

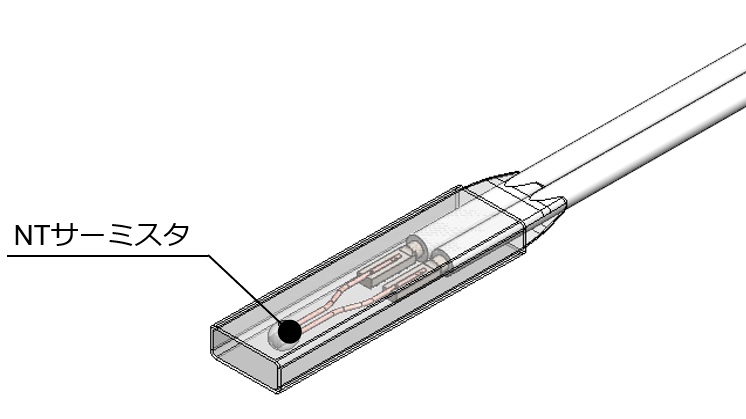

当社ガラス封止タイプのサーミスタ（NTサーミスタ）をフッ素樹脂で封止した、小型且つ薄型の温度センサです。
● 特徴
・センサ全体がフッ素樹脂で覆われているため、耐熱性・耐薬品性・耐油性が優れている。
・測温面が平面になっており、平角のコイルなど平面がある熱源に対して熱追従性が良好。

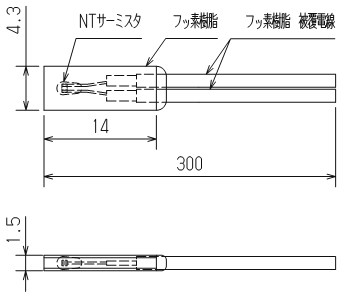

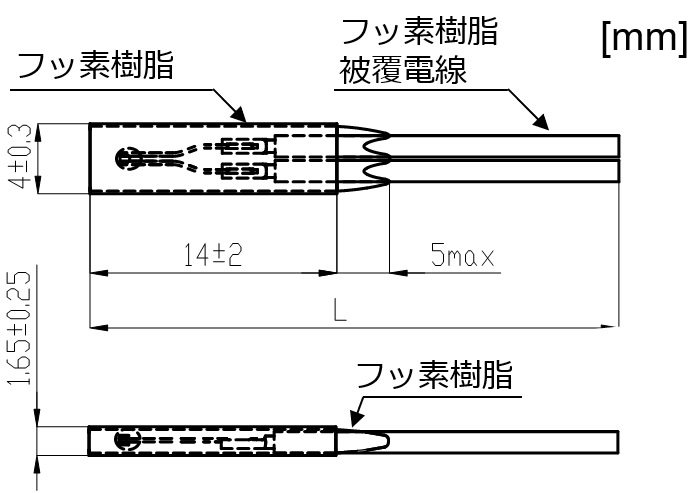

外見寸法図
| 項目 | 内容 | 備考 |
|---|---|---|
| 使用温度範囲 | -40℃～250℃ | – |
| 抵抗値・B定数 | 各種特性に対応 | – |
| 熱時定数 | 約2.5s | 25℃空気中→50℃攪拌水中 |
| 熱放散定数 | 約1.5mW/℃ | 25℃静止空気中 |
| 絶縁抵抗 | DC 500V 100MΩ以上 | – |
| 耐電圧 | AC1,400V 1秒 0.5mA以下 | – |

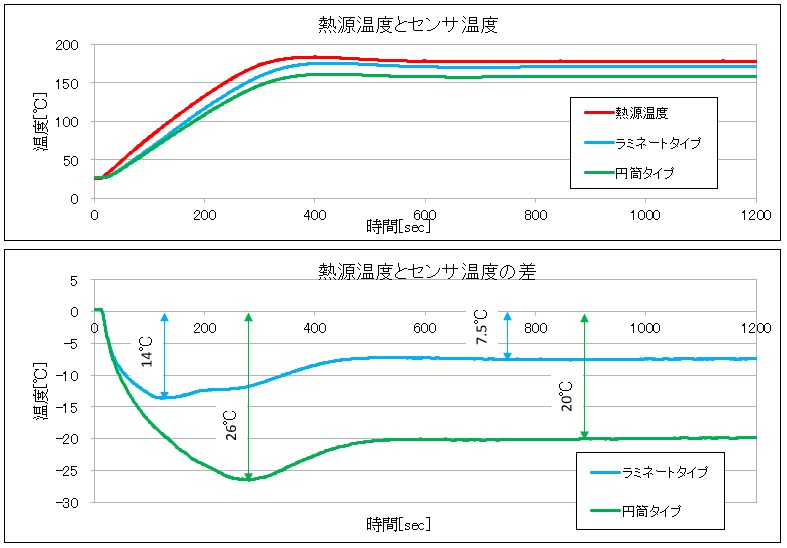

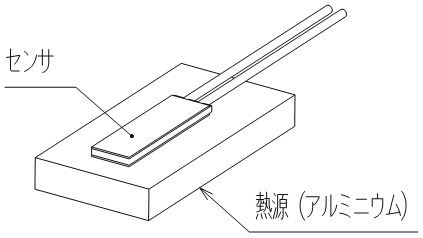

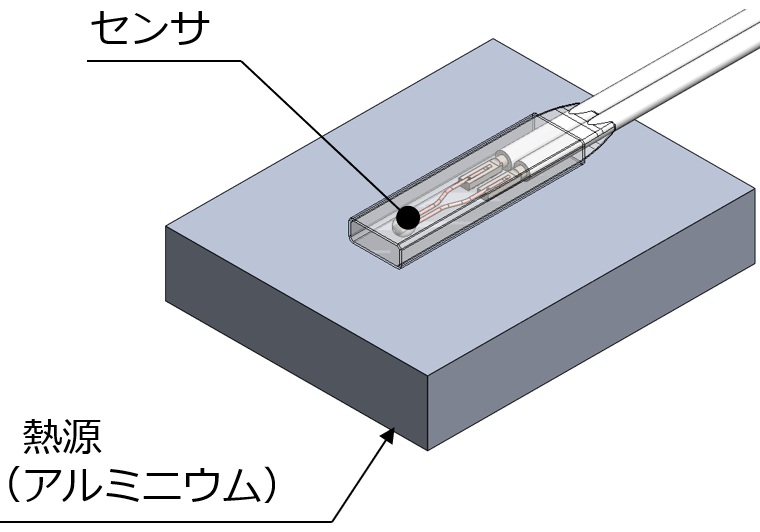

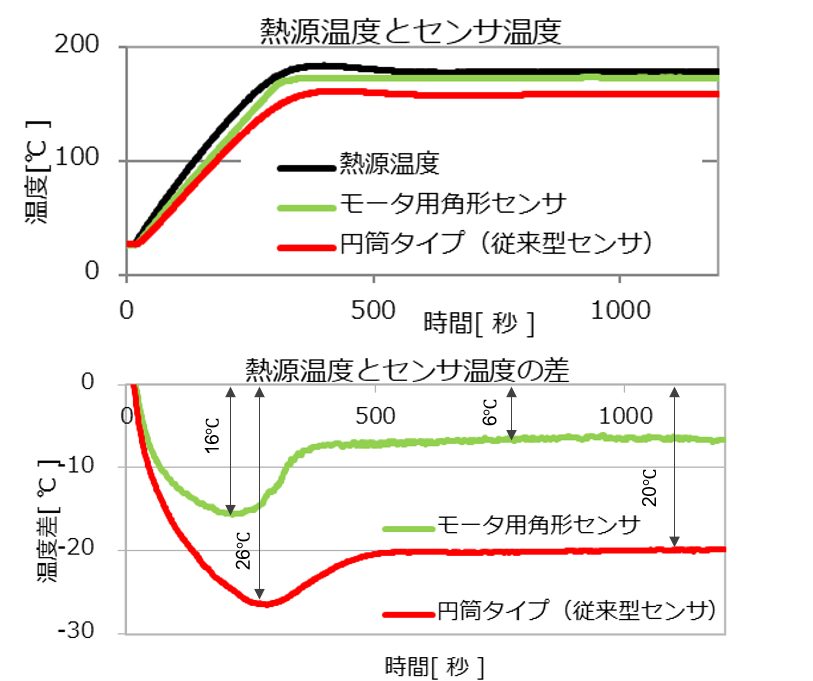

・平坦な熱源上にセンサを設置
・25℃から180℃まで約0.5℃/secで 熱源を昇温
・その時のセンサ検出温度
